地砖屏LED地砖屏DH3.91-16S技术参数

1、地砖屏产品摘要：

● 地砖屏在舞台演出中其特殊的效果已经被运用的淋漓尽致，

营造出气势恢宏、极具现代感场面给人身临其境的视听盛宴。

●DH3.91地砖屏模组发光灯珠采SMD1415三合一设计，

使得LED地砖屏在室内还是户外使用都具有很好光效。

●DH3.91地砖屏采用超强PC罩承重设计，可达1.5吨。

● LED地砖屏采用恒流驱动芯片和输入缓冲芯片，链接LED控制系统即可显示视频动画、图像文字信息等特点。

2、地砖屏产品特点介绍：

● 超高亮的LED灯珠铜线封装和A级原料塑胶套件。
● 高端LED显示屏专用防水硅胶。
● PCB采用独家线路设计。

● 信号线和电源线统一采用航插标准设计。
● PC罩采用防滑处理，承重高2T以上。

● 实现人机交互体验技术（简称：互动效果）

3、产品技术规格书

序号	部件	项目	DH3.91地砖屏技术指标
1	像素构成	排列形式	竖排
2		像素管间距	3.91mm
3		像素构成	1R1G1B（三合一）
4		灯珠型号	SMD1415（芯片比例3：6：1）
5		物理密度	65536点/㎡
6	模组/箱体尺寸	模组尺寸	250宽×250高(mm)
7		模组分辨率	64宽×64高(点)
8		箱体尺寸	500（宽）×1000（高）mm
9		箱体重量	23KG/个
10		箱体厚度	7.5cm（含模组厚度）
11	整屏参数	失控点	≤3/100000
12		单元模组拼接缝	单元板间隙拼接缝大小一致，且≤ 2㎜
13		最佳距离	4-60m
14		视角	水平140°，垂直140°
15		表面平整度	最大误差≤ 2㎜
16		屏体表面墨色	墨度一致，无反光
17		均匀性	模组亮度均匀，均匀性1：1
18	供电	使用坏境	室内外通用
19		工作湿度范围	10% 至90% RH
20		工作温度范围	-20 至 65 ℃
21		最大功率	800w/㎡
22		平均功率	300w/㎡
23	控制系统	控制主机操作系统	XP计算机+控制软件硬件+播放软件及硬件
24		控制方式	与计算机VGA同步（显示器同步）
25		控制系统	DVI显卡＋全彩控制卡＋光纤传输
26		输入方式	计算机及其它外设，PAL/NTSC/SECAM, S-Video；VGA；RGB；Composite Video；SDI等.
27	屏体功能技术参数	LED驱动	恒流驱动（16S）
28		电脑显示模示	1920*1080
29		刷新频率	1920hz/3840hz
30		灰度/颜色	35536级
31		整屏亮度	³3000-4500cd/㎡
32		使用寿命	100000小时以上
33		显示内容	视频DVD、VCD、TV，图像，文字，动画，及其它。
34		连续无故障工作时间	≥10000小时
35		接口	标准Ethemer网络接口，通讯采用RS-422
36		通信介质，控制距离	多模光纤＜500m，单模光纤传输< 30km，5类线< 100m
37		保护技术	防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能
38		软件	通用LED视频播放软件

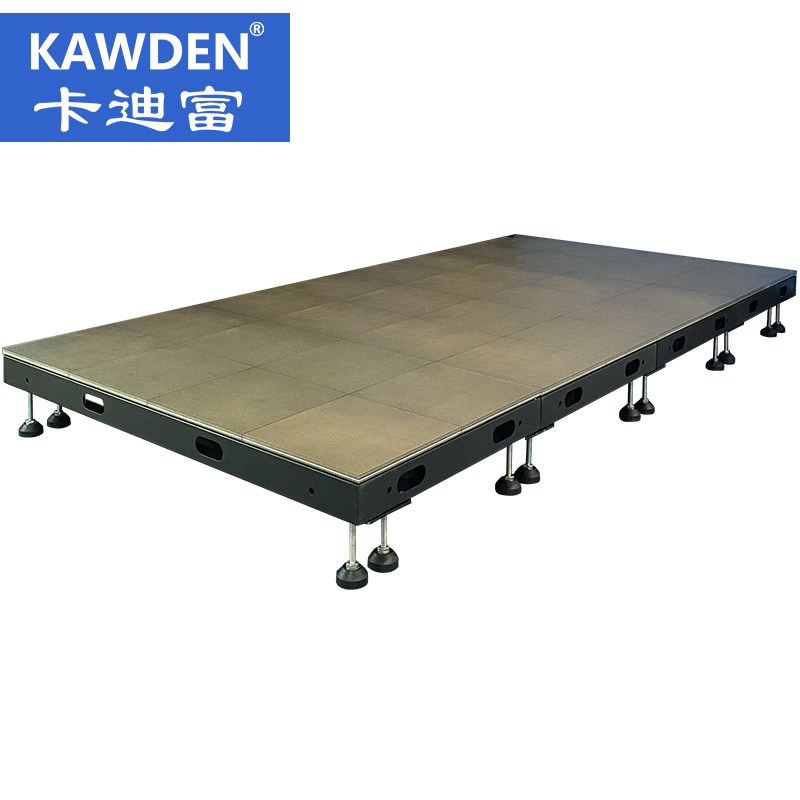

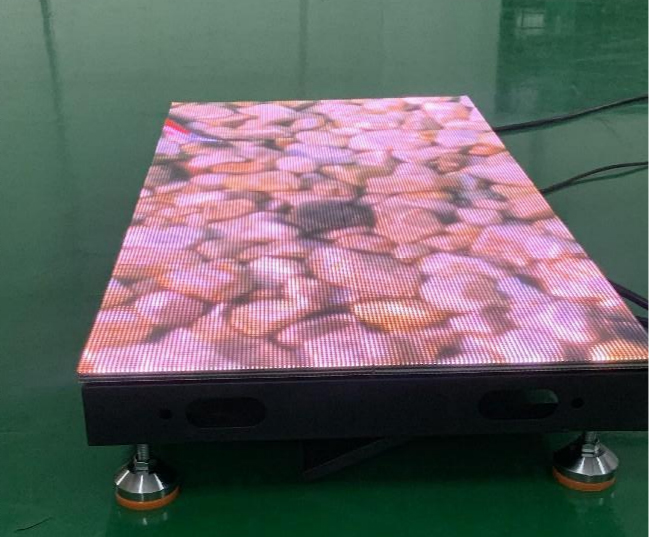

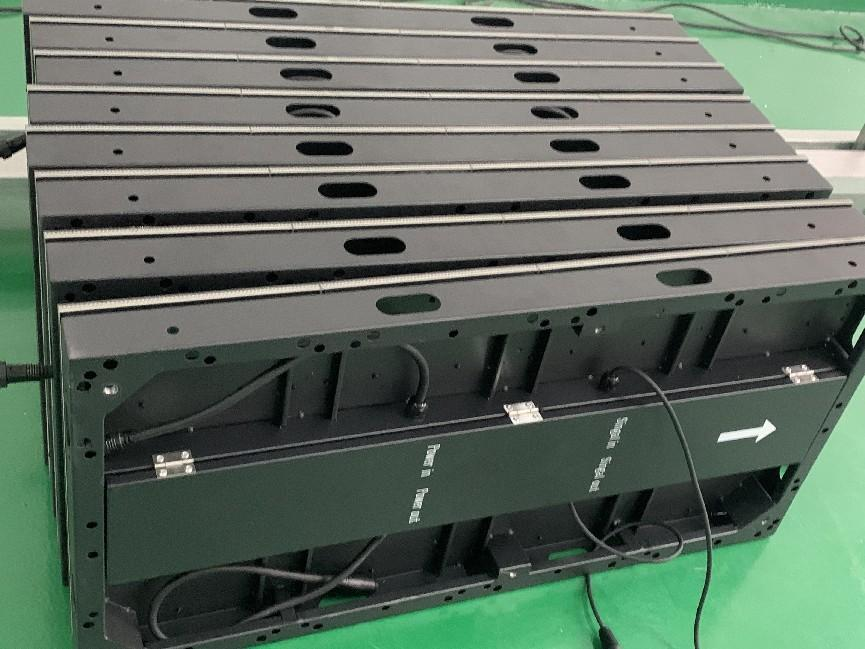

4、LED地砖屏箱体图片

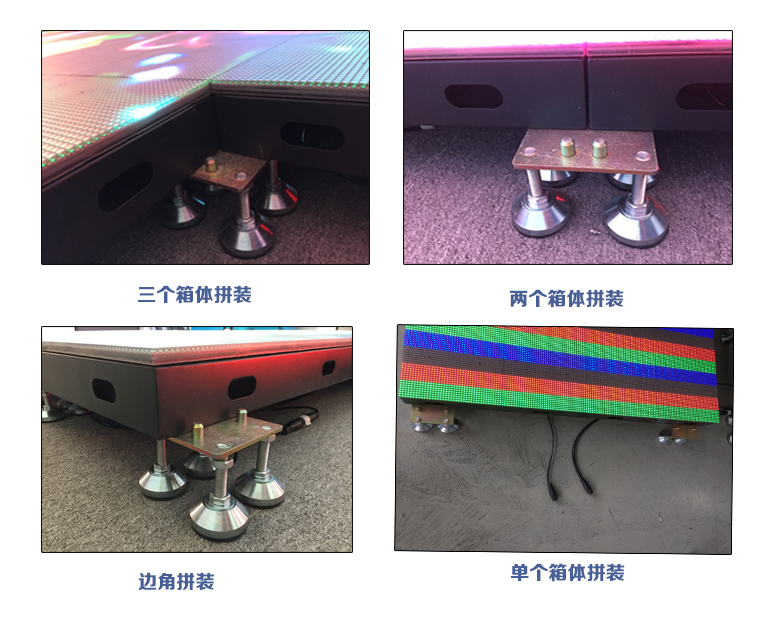

5、LED地砖屏安装方式
