KD-HDMI系列HDMI无缝切换矩阵

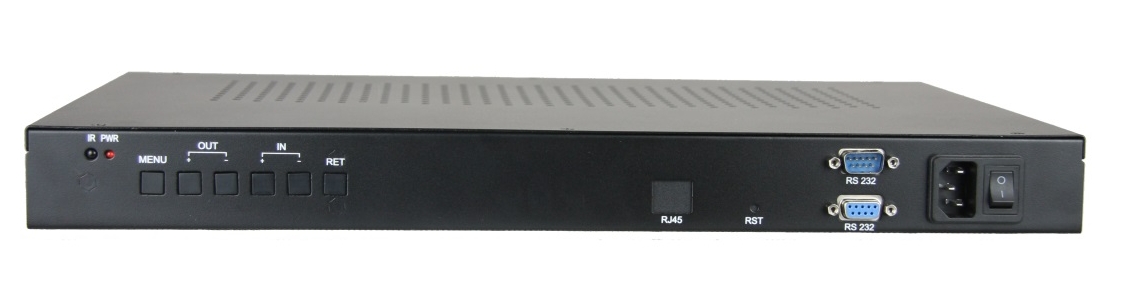

产品图片：

产品介绍：

卡迪富/KAWDEN KD-HDMI系列HDMI无缝切换拼接矩阵采用单片机控制，FPGA实现图像接入，广播级无缝切换和拼接功能，克服了传统开关式矩阵的切换闪屏、黑屏、蓝屏、拼接响应慢的缺点，让用户得到全新的视觉体验，是普通商显，视频会议系统和直播系统信号交换设备的理想之选。

产品特点：

1、采用单片机+ FPGA硬件结构，简单，可靠性高

2、通过FPGA内存交换技术实现广播级无缝切换，切换时间小于50ms，克服开关式矩阵切换闪屏、黑屏、蓝屏等现象

3、支持双程序模式，普通切换模式和拼接模式，客户可根据现场实际需求进行选择，

3、内置图像拼接功能，无需拼接板参与即可实现拼接，拼接响应速度快
4、支持输入信号检测，无信号输出底图为蓝色，方便客户现场调试

5、具有断电现场切换记忆保护、视频同步或分离切换等功能，
6、内置轮循切换功能，能任意设定间隔时间和通道

7、支持预案设置和调用，方便客户根据不同的现场情况设置切换和拼接模式
8、支持按键面板，遥控器，PC客户端，232串口，手机、平板等操作方式

9、输出只支持1080P 30hz.

应用范围：

HDMI无缝切换拼接矩阵应用于智能商显，大型数据中心，会议系统和指挥系统

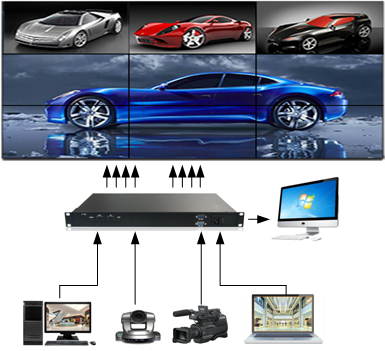

应用方案：

产品型号	KD-HDMI0404	KD-HDMI0408	KD-HDMI0808	KD-HDMI0809	KD-HDMI0812	KD-HDMI0816	KD-HDMI1212	KD-HDMI1616
HDMI输出	4	8	8	9	12	16	12	16
HDMI输入	4	4	8	8	8	8	12	16
其它接口	RS232接口2个，一公一母
控制方式	可以选择PC客户端、红外遥控器、按键、IPad、手机WEB客户端操作
电源	220V 60HZ
功耗	≤50W
体积	2U机箱 长:450mm*宽280mm*高85mm
工作温度	-10℃--＋55℃
工作湿度	10％--90％
